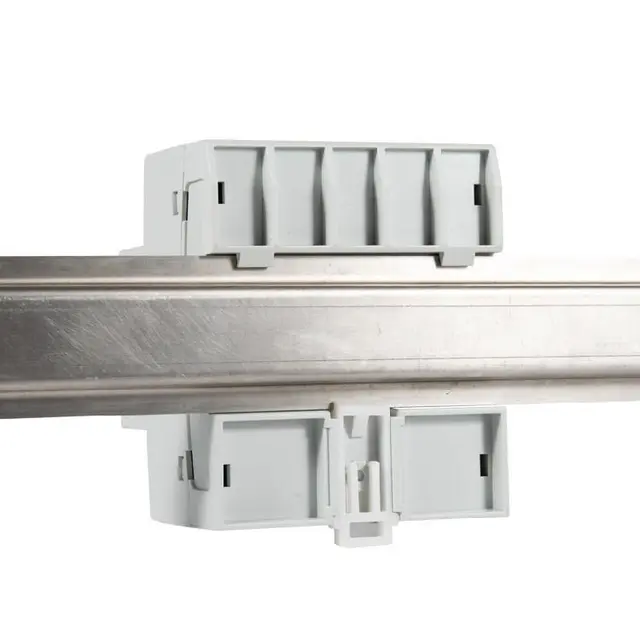

联系人:王孟春 DJSF1352 直流表技术参数 输入 标称值 电压输入范围 电流输入 DC 0-1000V 参见实物接线图 分流器：0-75mV； 霍尔传感器：0-20mA、4-20mA、0-5V，0-10V,100mA 等 过载 1.2 倍可持续正常工作，2 倍持续 1 秒 功耗 电压：≤0.2VA，电流≤0.1VA 精度等级 1 级或 0.5 级 功能 显示 8 位段码式液晶屏（LCD） 通讯接口 RS485（可选两路） 通讯协议 Modbus-RTU，DL/T 645-2007，DLT698 规约 开关量 开关量输出 2 路继电器输出，2A/30VDC 或 2A/250VAC 开关量输入 2 路干接点输入 脉冲输出 一路秒脉冲输出，一路电能脉冲输出 见仪表菜单设置中 SYS->PLUS 中显示，例：显示 100，即为 100imp/kWH 工作电源 电压范围 AC/DC 85-265V 或 DC12V(±10%)或 24V(±10%)或 DC48V(±10%) 功耗 ≤ 3W 工频耐压 电源//信号输入//其他回路 3KV/1min ； 除电源和信号输入外其他互不相连回路 2KV/1min 冲击耐压 ±6KV 绝缘电阻 ≥ 40M Ω 平均无障碍工作时间 ≥50000h 环境 温度 正常工作温度：-25℃～+65℃；极限工作温度：-40℃～+70℃； 贮存温度：-40℃～+80℃ 湿度 ≤93%RH，不结露，不含腐蚀性气体 海拔 ≤2500m 多功能直流电能表能够直接测量直流耗电系统的用电量，并可带有RS485接口，与微机进行数据交换。多功能直流电能表适合蓄电池,太阳能电池板,通信电源等直流信号设备测试充放电电能和计量参考电能值使用。 多功能直流电能表是一款集测量、计量、LCD显示、通信于一体的电力仪表，可以测量电网电压、电流、功率，并能计量电能。通信接口支持MODBUS-RTU通信规约。仪表选配2路开关量输入和2路开关量输出，可以实现本地或远程的开关信号监测和控制输出功能（即“遥信”和“遥控”功能），或选用1路可灵活控制的变送输出。多功能直流电能表是一款集数据采集和控制功能于一身的，具备数据分析和传输功能的高性能数字智能电力仪表；可以代替传统直流系统中的直流电流表、直流电压表、直流电能表、继电器、变送器等。　　多功能直流电能表能够直接测量直流耗电系统的用电量，并可带有RS485接口，与微机进行数据交换。多功能直流电能表适合蓄电池,太阳能电池板,通信电源等直流信号设备测试充放电电能和计量参考电能值使用。　　 多功能直流电能表的应用领域：　　 ■ 直流电能能源管理系统　　 ■ 通信机房配电　　 ■ 太阳能光伏发电系统　　 ■ 冶金工业、电镀工业、电解工业　　 ■ 油田矿井控制柜　　 ■ 气流纺设备　　 DJSF1352-RN多功能直流电能表可具有红外通讯接口和RS-485通讯接口，同时支持Modbus-RTU协议和DLT645-97(07)协议;可带继电器报警输出和开关量输入功能;根据不同要求，通过仪表面板按键，对变比、报警、通讯进行设置;具有开关量事件记录(Modbus协议)、编程和事件设置记录(645协议)、数据瞬时和定时冻结功能(645协议)、电压电流功率大值、小值记录功能。 DJSF1352-RN电子式电能表是通过对用户供电电压和电流实时采样，采用的电能表集成电路，对采样电压和电流信号进行处理并相乘转换成与电能成正比的脉冲输出，通过计度器或数字显示器显示。 光伏直流柜是对光伏汇流箱汇流后的直流电进行汇总、、保护的功能柜（一般指汇总直流负荷的电柜），直流防雷柜可以将多路直流输入汇总成一路电流输出，每路都有保护装置（断路器、熔断器等）、防反二极管等，而且可以对每路电压电流进行，并可以实现远程通信，而霍尔电流传感器主要起到监测光伏汇流箱实时输出电流的作用。 　 光伏电站直流检测表可以直接取代常规测量仪表。是一种的智能化、数字化的前端采集元件，仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议。 　　光伏电站直流检测表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电流、电压、功率和电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。 　　光伏电站直流检测表主要有安科瑞电气股份有限公司DJSF1352-RN PZ72L-DE 技术参数 技术参数 指标 输入 直流电压 输入范围 0～100V,0～500V,0～1000V 输入阻抗 ≥6kΩ/V 直流电流 输入范围 0～9999A(外置分流器或霍尔元件，量程可编程设定) 分流器 支持输出为 75mV 霍尔元件 支持输出为 0～20mA、0～5V 等 功耗 ≤1mW 过载 1.2 倍可持续正常工作，2 倍持续 1 秒 精度等级 0.5 级 脉冲常数 电压电流规格：750V、 300A ，默认脉冲常数：100imp/kWh 电压电流规格：1000V、300A ，默认脉冲常数：100imp/kWh 电压电流规格：1000V、200A ，默认脉冲常数：100imp/kWh 功能 测量功能 能测量直流电压 U、电流 I、功率 P。 计量功能 能计量当前组合电能，正向电能，反向电能。 分时功能 两套时段表，一年可以分为 4 个时区，每套时段表可设 12 个日时段， 4 个费率(F1、F2、F3、F4 即尖峰平谷)，时段 小间隔为 15 分钟， 时段可跨零点设置 。（仅 LCD 液晶表具有） 历史数据统 计功能 能统计上 12 月的历史电能（各费率电能）。(仅 LCD 液晶表具有） 开关量输入 输出功能 PZ72 有二路开关量输出，二路开关量输入，PZ96 有二路开关量输出， 四路开关量输入，开关量输出为继电器输出，可以实现“遥控”和报 警输出。开关量输入不仅能够采集和显示本地的开关状态信息，同时 可以通过仪表的 RS485 实现远程传输功能，即“遥信”功能。 显示 LCD（背光延时时间可调）或 LED 通讯 RS485 接口，半双工、光电隔离，Modbus-RTU 或 DL/T645-2007 协议， 波特率 1200、2400、4800、9600、19200、38400 可选，调制红外固 定为 1200bps。 开关量 输入（DI） 干接点输入，仪表内置电源，光电隔离 输出（DO） 2 路继电器输出，常开触点，容量 2A/30VDC 或 2A/250VAC 工作电源 电压范围 85～265VAC、50/60Hz；20～60VDC；100～350VDC（订货时说明） 功耗 ≤2W 绝缘电阻 ≥100MΩ 工频耐压 电源端子组与信号输入、输出端子组之间 3kV/1min（RMS） 环境 温度 工作温度：-40℃～+60℃；贮存温度：-40℃～+70℃ 湿度 ≤ 93%RH，不结露，不含腐蚀性气体 海拔 ≤ 2500m 注：低于-20℃环境建议选取数码管显示仪表，液晶因材质原因，显示及界面切换效果不佳。 仪表外形 面框尺寸 壳体尺寸 开孔尺寸 单位：mm 宽 高 宽 高 深 宽 高 72 方形 75±0.2 75±0.2 66±0.2 66±0.2 98+2 67+0.5 67+0.5 96 方形 96±0.2 96±0.2 86±0.2 86±0.2 92±1 88±0.2 88±0.2 DJSF1352-RN 注意事项 电压信号输入 输入电压不得高于产品的额定输入电压的 120%，在电压输入端须安装 1A 保险丝； 电流信号输入 电流输入应使用外部分流器或霍尔电流传感器； 通讯接口接线 该仪表提供异步半双工 RS485 通讯接口，采用 MODBUS-RTU 协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达 128 个仪表，每个仪表均可设定其通讯地址（Addr）、通讯速率（baud）也可通过设置选择。 通讯连接建议使用三芯屏蔽线，每芯截面不小于 0.5mm2，分别接 A、B，屏蔽层接大地，布线时应使通讯线远离强电电缆或其他强电场环境。建议起始端和 末端仪表的 A、B 之间均加匹配电阻，阻值范围为 20Ω～10kΩ。 端子螺丝扭力 端子螺丝紧固的扭力不得超过 0.5Nm（3.5Lb-In
